Glasfaserausbau bei Camping Martinz

Bei Camping Martinz, einem Campingplatz direkt am Ossiacher See in Kärnten, wurde 2023 ein großer Teil der technischen Infrastruktur erneuert. Die elektrische Anlage arbeitete noch mit alten Verteilern, Gruppen-FI-Schutzschaltern und Schuko-Steckdosen, der Stromverbrauch wurde pauschal abgerechnet. Auch das WLAN war immer wieder unzuverlässig. Durch die Lage zwischen mehreren stark belegten Campingplätzen waren die verfügbaren Funkbereiche stark ausgelastet. Einzelne Anlagen in der Nachbarschaft wurden zudem oberhalb der zulässigen Sendeleistungsgrenzen betrieben und störten dadurch auch die bisherigen Richtfunkverbindungen. Das Netzwerksignal sollte deshalb künftig nicht mehr über Richtfunk auf dem Gelände verteilt werden, sondern über eine durchgängige Glasfaserinfrastruktur bis zu den Access Points gelangen.

CampConcept plante das Strom- und LWL-Netz, dimensionierte die Leitungen und legte die Positionen der Elektrohauptverteiler und Glasfaserverteilungen fest. Die Tiefbauarbeiten sowie die Montage und der elektrische Anschluss der CTOWER erfolgten bauseits. In die vorbereiteten Gräben wurden Speedpipe-Rohrverbände mit jeweils zwölf gebündelten Mikrorohren gelegt. Sie bilden die Hauptwege des Glasfasernetzes und führen vom zentralen Technikbereich zu den Verteilpunkten auf dem terrassenförmigen Gelände. An den geplanten Abzweigen wird das benötigte Mikrorohr aus dem Verband herausgeführt und über dichte Steckverbindungen bis zum jeweiligen WLAN-Standort verlängert. Nicht belegte Rohre bleiben verschlossen und stehen für spätere Erweiterungen zur Verfügung. Glasfaser wurde nur zu den Standorten geführt, die tatsächlich eine Datenverbindung benötigen – darunter auch CTOWER, in denen zusätzlich ein WLAN Access Point und ein GPON-Modem untergebracht sind. Die Stromfernauslesung der CTOWER läuft unabhängig davon über LoRa-Funk.

Vom zentralen Netzwerkverteiler bis zum WLAN Access Point

Der Signalweg beginnt im zentralen 19-Zoll-Netzwerkverteiler. Dort befinden sich Router, GPON-Zentrale und eine unterbrechungsfreie Stromversorgung. Die GPON-Zentrale, auch OLT genannt, überträgt die Daten als optisches Signal in das Glasfasernetz. Von dort führen Hauptfasern zu den wetterfesten Langmatz-Glasfaserverteilern auf dem Gelände. Diese Außenschränke bilden die Knotenpunkte des Netzes: Sie nehmen die ankommenden Speedpipes auf, ordnen die Glasfasern und verteilen sie auf die verschiedenen Platzbereiche. Die Fasern liegen geschützt in Spleißkassetten und werden dauerhaft miteinander verschweißt. PON-Splitter – passive optische Verteiler – teilen das Signal auf mehrere Abgänge auf, ohne dafür eine eigene Stromversorgung oder aktive Netzwerktechnik im Außenschrank zu benötigen. Von jedem Abgang führt eine eigene Glasfaser durch das zugeordnete Mikrorohr bis zum jeweiligen Endpunkt.

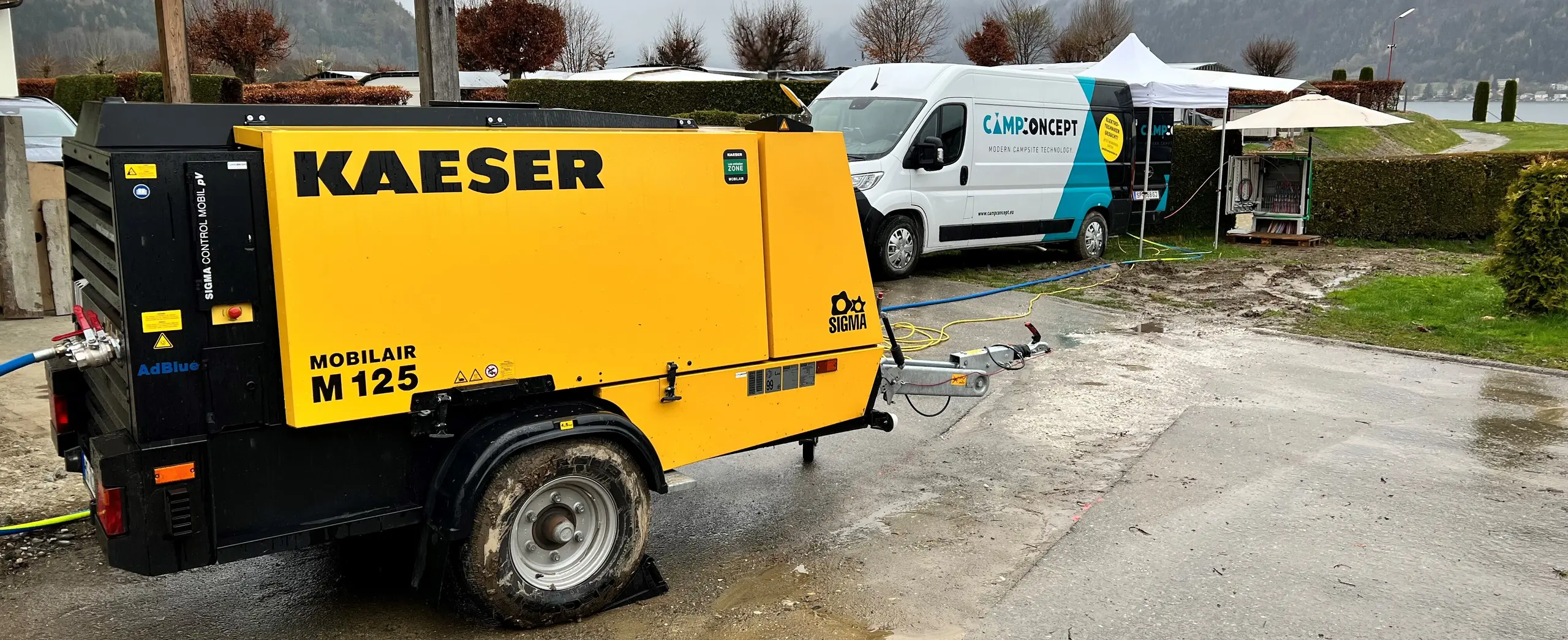

Nach Abschluss des Tiefbaus jetteten wir mehrere Kilometer LWL-Mikrokabel mit Druckluft in die vorbereiteten Speedpipes ein. Der Luftstrom trägt das Kabel durch das Mikrorohr und hält die mechanische Belastung auch auf längeren Strecken gering. Anschließend spleißten wir die Fasern im zentralen Netzwerkverteiler, in den Langmatz-Verteilern und an den Endpunkten, montierten GPON-Modems und Access Points und nahmen das Netz in Betrieb. Heute versorgt die Glasfaserinfrastruktur 54 gleichmäßig über den Campingplatz verteilte WLAN-Access-Points. Funk wird nur noch zwischen Access Point und Endgerät benötigt; die Verteilung über das Gelände läuft kabelgebunden und ist nicht mehr von den früheren Richtfunkstrecken abhängig. Parallel dazu erhielten 214 Stellplätze CTOWER-Anschlüsse, jeweils mit einer Säule zwischen zwei Plätzen. Drei LoRa-Basisstationen übertragen Zählerwerte und Schaltbefehle. Über die Schnittstelle zu easycamp wird beim Check-in der zugeordnete Stromanschluss freigeschaltet. Beim Check-out werden der abschließende Verbrauch übertragen, der Strom abgerechnet und der Anschluss wieder ausgeschaltet.
