Erneuerung unsicherer Kabel- und Camping-Stromverteiler an der Ostsee

Auf einem Campingplatz mit rund 400 Stellplätzen an der Ostseeküste Mecklenburg-Vorpommerns war die Stromverteilung über viele Jahre immer wieder erweitert worden. In mehreren Kabelverteilern befanden sich noch Sicherungseinsätze aus DDR-Produktion, Beschriftungen fehlten teilweise und spannungsführende Klemmen lagen ohne ausreichenden Berührungsschutz frei. Beschädigte Kabel und nicht dokumentierte Verbindungen zwischen einzelnen Stromkreisen erschwerten zusätzlich den sicheren Betrieb.

Das war nicht nur unübersichtlich, sondern stellte ein konkretes Sicherheitsrisiko dar. Beim Öffnen eines Verteilers konnten aktive Teile unbeabsichtigt berührt werden. Gleichzeitig ließ sich nach dem Abschalten einer Sicherung nicht zuverlässig feststellen, ob der betreffende Platzbereich tatsächlich vollständig spannungsfrei war. Unsere Messungen zeigten außerdem, dass Teile des Platznetzes nicht ausreichend geerdet waren. Bei einem Isolationsfehler oder einer beschädigten Leitung hätte dadurch eine gefährliche Berührungsspannung entstehen können.

Ziel des Umbaus war deshalb eine sichere, eindeutig dokumentierte und nachvollziehbar aufgebaute Stromverteilung. Im Störungs- oder Notfall sollte sofort erkennbar sein, welcher Abgang welchen Platzbereich versorgt und an welcher Stelle dieser zuverlässig abgeschaltet werden kann.



Kabelverteiler und Camping-Stromverteiler vollständig erneuert

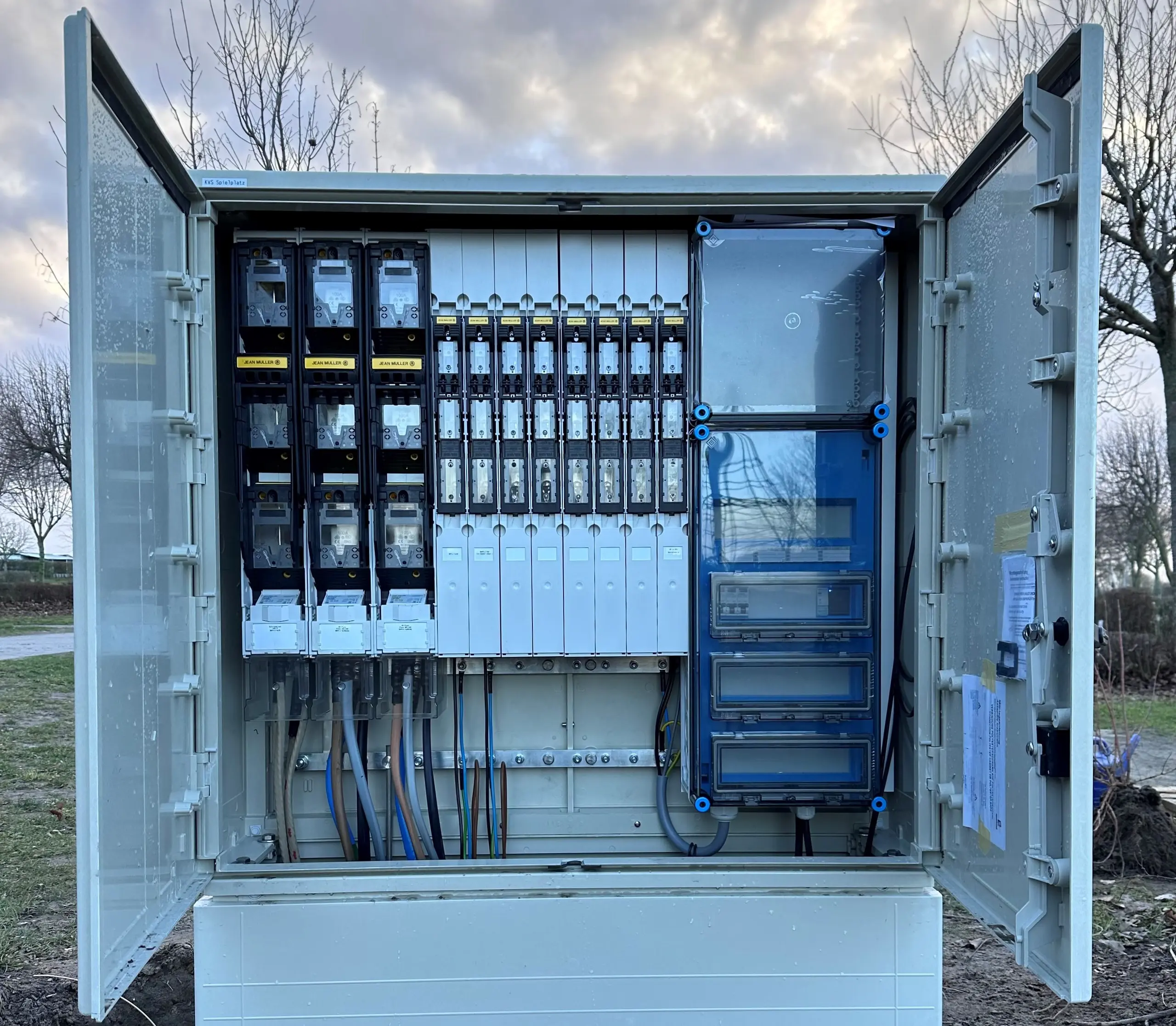

Während der Saisonpause im Winter erneuerte CampConcept die übergeordneten Kabelverteiler und die Camping-Stromverteiler in mehreren Platzbereichen. Die Kabelverteiler übernehmen die Absicherung und Verteilung größerer Bereiche über NH-Sicherungslastschaltleisten. Von dort führen die Stromkreise zu den Camping-Stromverteilern, über die einzelne Stellplätze versorgt und ihre Energieverbräuche erfasst werden.

Wir klemmten die bestehenden Schränke ab, gruben sie aus und setzten die neuen Verteiler. Anschließend prüften wir jede angeschlossene Leitung einzeln. Sämtliche Abgänge wurden verfolgt, gemessen, eindeutig den versorgten Platzbereichen zugeordnet und dokumentiert.

Dabei kamen auch beschädigte Leitungen und unbemerkt miteinander verbundene Stromkreise zum Vorschein. Diese Verbindungen trennten wir beim Neuanschluss sauber beziehungsweise ordneten sie dem richtigen Stromkreis zu. Dadurch entstand aus der historisch gewachsenen Verteilung wieder ein klar strukturierter und technisch nachvollziehbarer Netzaufbau.



Erdung geprüft und gezielt verbessert



Wo die Messwerte eine fehlende oder unzureichende Erdung zeigten, installierten wir zusätzliche Tiefenerder. Der ankommende PEN-Leiter wird dadurch vor Ort in die Erdungsanlage eingebunden, bevor die weitere Aufteilung in Schutzleiter und Neutralleiter erfolgt. Die betroffenen Platzbereiche werden anschließend als TN-C-S-System weitergeführt.

Die neuen Verteiler schützen sämtliche spannungsführenden Teile vor unbeabsichtigtem Berühren. Eindeutige Beschriftungen und die vollständige Dokumentation zeigen, welcher Abgang welchen Platzbereich versorgt. Elektrofachkräfte können einzelne Bereiche dadurch gezielt freischalten, prüfen und anschließend sicher wieder in Betrieb nehmen.



Stromfernauslesung mit CompuSoft-Anbindung



Die neuen Camping-Stromverteiler erhielten zusätzlich eine Stromfernauslesung mit Anbindung an das Platzverwaltungssystem CompuSoft. Die Verbrauchswerte der angeschlossenen Stellplätze stehen damit digital zur Verfügung und müssen nicht mehr ausschließlich direkt an den Verteilern abgelesen werden.

Heute sind die erneuerten Platzbereiche berührungsgeschützt, eindeutig beschriftet und vollständig dokumentiert. Bei einer Störung kann der betroffene Netzabschnitt gezielt abgeschaltet werden, ohne zunächst unbekannte Verbindungen suchen oder den Aufbau des Platznetzes rekonstruieren zu müssen.

Das Projekt ging damit weit über den reinen Austausch alter Schaltschränke hinaus. CampConcept überprüfte die angeschlossenen Leitungen, ordnete die Stromkreise neu, verbesserte die Erdung und integrierte die digitale Verbrauchserfassung. Das Ergebnis ist eine sicherere, wartungsfreundlichere und langfristig nachvollziehbare Stromverteilung für mehrere Platzbereiche.
